不锈钢保温杯内胆拉伸油难清洗？揭秘5分钟超声波高效清洗方案

2025-09-23

问题一：为什么不锈钢保温杯内胆的拉伸油特别难清洗？
答案：
不锈钢保温杯内胆使用的拉伸油是一种高粘度、高附着性的金属加工油。它在冲压拉伸过程中起到润滑、冷却和防锈的作用，但也因此含有大量的油性剂、极压添加剂等成分。这些成分会牢固地附着在不锈钢表面，尤其是内胆结构深、有卷边，普通清洗方法很难彻底清除，容易造成油污残留，影响产品卫生和后续加工（如喷涂、焊接）。
问题二：针对超声波清洗，应该如何选择清洗剂？
答案：
在您设定的“超声波清洗、5分钟、50-60℃”工艺条件下，清洗剂的选择至关重要。推荐使用具备以下特性的水基清洗剂：
1. 强渗透乳化能力：能快速渗透到油膜与金属的界面，将大片的油污乳化成微小颗粒，脱离金属表面。
2. 低泡性：超声波清洗会产生剧烈振动，高泡型清洗剂会产生大量泡沫，影响超声波的机械冲击力，导致清洗效果下降。
3. 兼容性佳：必须对304、316等食品级不锈钢绝对安全，无腐蚀、不变色。
4. 环保易处理：不含磷、亚硝酸盐等有害物质，利于后续废水处理。
核心优势：一款优秀的水基清洗剂能最大化超声波的空化效应，在短时间内实现深度清洁。
问题三：如何实现“5分钟内，50-60℃下”彻底无残留的清洗流程？
答案：
要达到您提出的高标准工艺要求，我们建议采用以下优化的三步法清洗流程：
第一步：预设配比与加温
将选定的专业水基清洗剂按3%-5% 的比例加入超声波清洗槽中，并启动加热系统，将槽液温度稳定控制在50-60℃。此温度能有效降低油污粘度，加速清洗剂反应，是提升效率的关键。
第二步：超声波精细清洗（核心5分钟）

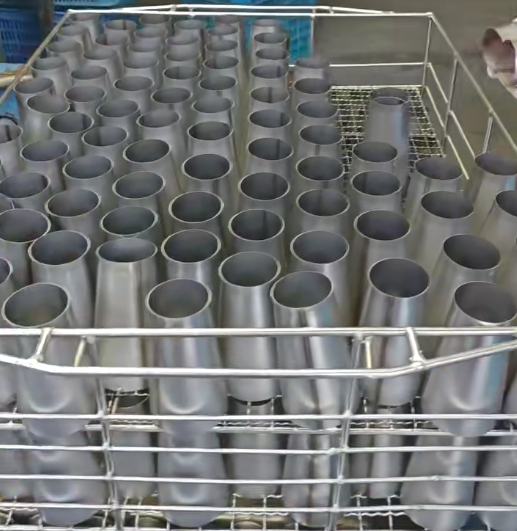

将不锈钢内胆放入超声波清洗篮中，确保内胆口朝下，让空气顺利排出。启动超声波，清洗5分钟。在此期间，超声波产生的高频振动会在液体中形成无数微小的真空气泡（空化效应），这些气泡破裂时产生的冲击力会猛烈冲击内胆内外壁和缝隙，将已经乳化的油污彻底剥离。
第三步：循环喷淋与烘干
完成超声波清洗后，建议立即用纯净水或自来水进行喷淋漂洗，以冲走残留的清洗剂和乳化后的油污。最后进入烘干段，确保内胆完全干燥，达到“净、亮、干”的完美状态。
问题四：如何验证清洗效果是否达到“无残留”？
答案：
验证清洗效果有以下几种行业公认的可靠方法：
1. 目视检查：清洗后的内胆表面应形成均匀的水膜，无任何断水点（水珠），这表明表面张力极低，无油污残留。
2. 白布擦拭法：用洁净的白棉布或无纺布擦拭内胆表面，尤其是死角区域，白布上应无任何污渍。
3. 验油灯照射法：在验油灯（紫外灯）下照射，任何微小的矿物油残留都会发出荧光，这是最严格的检测方法。
通过以上方法，可以科学、客观地判定清洗效果完全符合“无残留”的工艺要求。
