金属防锈剂技术全解析：从基础原理到工业实践

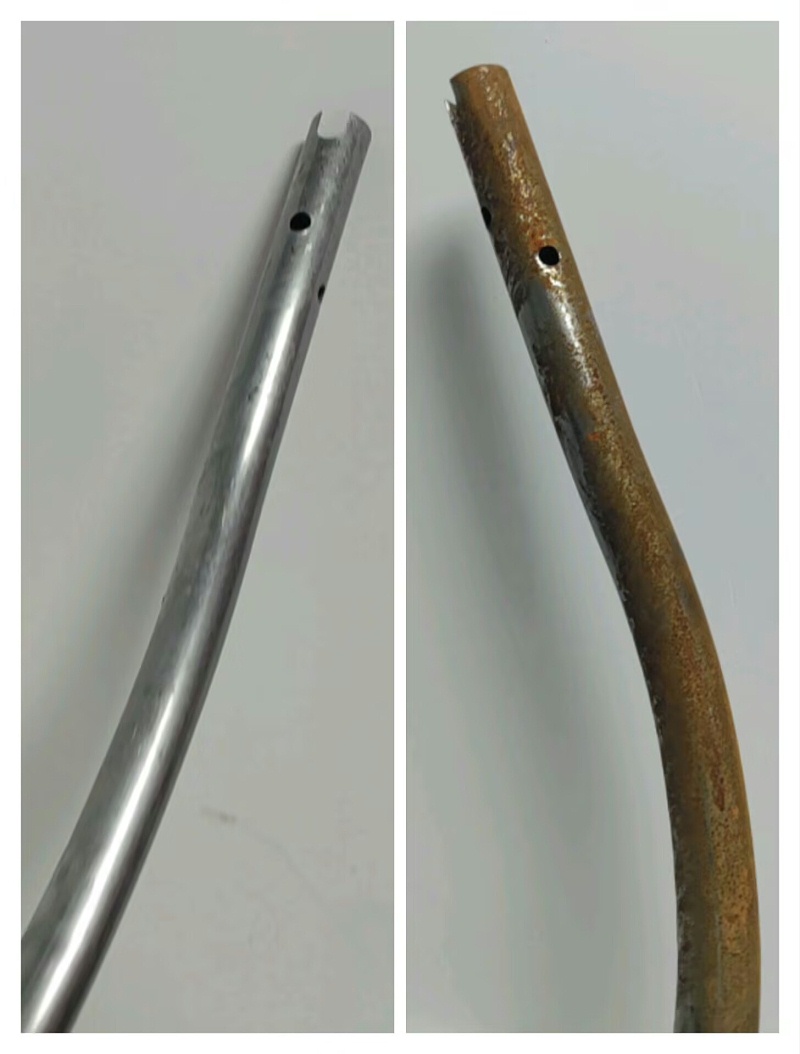

一、防锈剂的科学定义与核心功能
防锈剂（Rust Preventive Agents）是一类通过物理隔绝或化学钝化手段阻断金属与环境介质反应的专用化学品。其核心功能包括：
物理屏障：形成连续防护膜（厚度5-50μm），隔绝水、氧、盐雾等腐蚀介质
化学钝化：与金属表面反应生成致密钝化层（如FePO₄、Cr₂O₃）
电化学调控：通过缓蚀剂改变金属表面电位（ΔE≥200mV）
二、作用机理的微观解析
1. 物理防护体系
成膜类型     膜层特性                             典型材料               防护周期
油性膜       疏水性强（接触角>110°）  矿物油+磺酸盐       6-24个月
蜡膜          自修复性（修复率>80%）   微晶蜡+聚乙烯      12-36月
树脂膜       机械强度高（硬度≥2H）     环氧树脂/聚氨酯    24+月
2. 化学钝化过程
阳极钝化：钼酸盐使Fe→Fe²+氧化电位正移0.3V
阴极抑制：锌粉优先腐蚀（牺牲阳极效率>95%）
分子吸附：羧酸类缓蚀剂形成单分子层（覆盖率≥90%）
三、产品技术矩阵与选型指南
1. 主流产品体系对比
类型         固含量（%）   VOC（g/L） 耐盐雾（h）           适用场景
溶剂型     40-60               300-500        500-1000                汽车底盘/船舶部件
水性         20-30               <50               200-500                  电子产品/精密机械
无溶剂型 100                   0                   800-1500                食品机械/医疗设备
热熔型     100                  0                    2000+                     海底管道/化工储罐
2. 选型决策模型
环境参数：C5级海洋环境需选用热熔环氧体系
工艺限制：焊接件禁用含石墨成分防锈剂
成本控制：短期防护优选水性体系（成本降低40%）
四、工业场景应用方案
1. 汽车制造领域
白车身：硅烷处理剂（膜厚1-2μm，磷化替代技术）
发动机组：高温固化型防锈蜡（耐温300℃）
底盘系统：含锌环氧底漆+橡胶基密封胶（复合防护）
2. 海洋工程防护
潮差区：玻璃鳞片涂料（厚度2mm，耐Cl⁻渗透）
全浸区：环氧煤沥青+牺牲阳极（协同防护效率>90%）
飞溅区：超疏水涂层（接触角>150°，自清洁功能）
3. 精密电子防护
接插件：气相防锈膜（VCI浓度15-25mg/m³）
电路板：改性聚苯胺涂层（体积电阻>10¹²Ω·cm）
散热片：纳米氧化铝复合膜（热导率>25W/m·K）
五、前沿技术突破
1. 智能响应材料
pH敏感型：当局部pH<4时自动释放缓蚀剂（响应时间<30s）
温度触发型：50℃以上启动自修复功能（裂纹愈合率>85%）
应力感应型：形变区域优先成膜（应变灵敏度0.5%）
2. 绿色技术革新
生物基材料：腰果酚改性树脂（生物碳含量>30%）
超临界CO₂喷涂：成膜效率提升3倍，零VOC排放
微生物防护：硫还原菌抑制技术（腐蚀速率降低70%）
3. 纳米增强体系
石墨烯改性涂层（耐盐雾>3000h）
二氧化硅气凝胶复合膜（导热系数<0.02W/m·K）
碳纳米管导电网络（阻抗<10⁻⁴Ω·cm）
六、施工工艺标准
1. 预处理要求
清洁度：Sa2.5级（ISO 8501-1）
表面粗糙度：Ra 30-75μm（锚纹效应优化）
干燥度：露点温差>3℃（ISO 8502-4）
2. 涂覆工艺参数
工艺               膜厚控制（μm） 固化条件            生产速度
电泳涂装       18-25±2              180℃×20min      5-8m/min
静电喷涂       30-50±5              室温固化24h      15-20件/分钟
浸渍工艺      10-15±1               80℃×30min        3-5批次/小时
七、行业发展趋势
数字化管理
涂层厚度在线监测（激光传感器±1μm精度）
腐蚀大数据预警系统（预测准确率>85%）
功能集成化
防锈-润滑-导热三效合一涂层
可剥离防护膜（剥离强度0.5-1.0N/mm）
寿命周期延伸
自修复涂层（循环修复次数>5次）
核电站用百年防护体系（加速老化等效验证）
