压铸铝超声波清洗后发黑发白的原因分析与解决方案

一、问题现象
压铸铝工件经超声波清洗并烘干后，表面出现黑色斑点或白色斑块，严重影响产品外观质量和后续喷涂、电镀等工艺的附着力。这一问题在ADC12、A380等高硅铝合金压铸件中尤为常见。

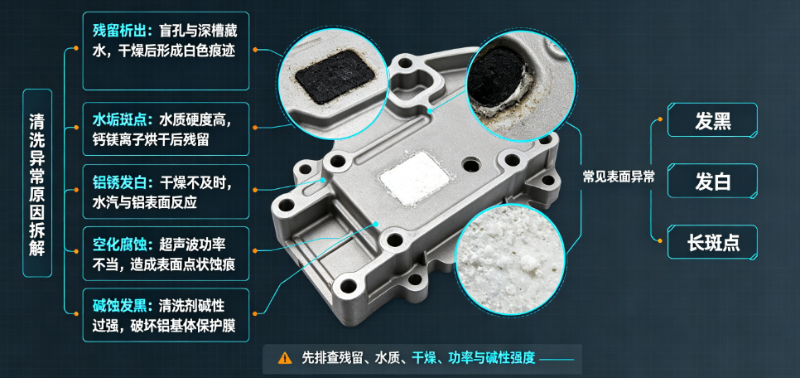

二、原因分析
1. 清洗液残留
压铸件盲孔、深槽结构复杂，清洗液易残留。烘干后残留物析出形成白斑。
2. 水质问题
自来水中钙镁离子在烘干后形成白色水垢斑点。建议末道漂洗使用纯水（电导率<50μS/cm）。
3. 干燥不及时
水分与空气中CO₂反应生成氢氧化铝（铝锈）。
4. 清洗剂腐蚀性强
强碱或强酸会腐蚀压铸铝基体。压铸铝含硅量高，铝被腐蚀后不溶硅在表面富集导致发黑。这是“洗过头”的典型表现。
5. 超声波空化腐蚀
超声波功率密度过大或频率不当，空化气泡在铝件表面爆裂时造成微观冲击损伤。
三、解决方案
控制项 推荐参数
清洗剂 弱碱性(pH 10-11)+缓蚀剂
清洗温度 50℃
清洗时间 3-5分钟
稀释比例 5%-20%
漂洗 ≥3道溢流水洗，末道纯水
干燥 热风快速吹干
博莱富尔PC-105B压铸铝超声波清洗剂 ，pH值10-11，弱碱性环保配方，专为压铸铝材质设计，清洗后工件不发黑、无白斑，保持金属原色。建议搭配超声波设备使用，温度50℃，时间3-5分钟。
四、结论
压铸铝清洗后发黑发白，多数情况下是工艺参数或清洗剂选择不当所致。选用适配压铸铝材质的弱碱性清洗剂、控制好漂洗和干燥环节，可有效解决这一问题。
