宁波压铸铝拉白后发黄反复？从pH窗口到前处理逐层排查

在宁波北仑、鄞州、慈溪等压铸产业带，ADC12件拉白后泛黄是高频反馈。不少工厂搜索“宁波压铸铝发黄原因”“压铸铝拉白剂换了几批还是黄”“压铸铝去氧化皮后放一天就变色”，换了多家供应商仍无解。博莱富尔结合PC-105S（pH 2-3）的现场应用，梳理出三个关键排查点。
一、拉白剂pH是否偏离2-3窗口

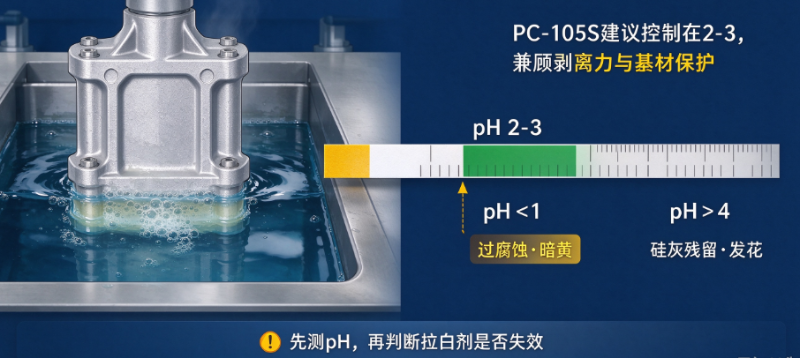

酸性拉白剂的核心矛盾在于：pH过低（<1）基材过腐蚀，表面呈暗黄；pH过高（>4）硅灰剥离不净，钝化后发花。博莱富尔压铸铝拉白剂PC-105S将pH稳定在2-3，针对宁波常见的ADC12高硅铝材，兼顾硅灰微蚀与基材保护。搜“拉白剂pH多少不伤基材”的用户，可优先核对这一参数。
二、前处理脱脂是否彻底
脱模剂、切削液残留较重的工件，拉白剂会先与油膜反应，导致作用于硅灰的有效浓度不足。简单验证：取一件未脱脂、一件已脱脂工件同时浸泡拉白，颜色均匀性差异明显。前处理不到位，更换任何压铸铝洗白剂都难以稳定。
三、漂洗与仓储是否引发二次腐蚀
宁波湿度长期偏高，拉白后漂洗不净，残留酸液在铝表面形成酸性液膜，数小时即可泛黄。建议采用去离子水漂洗，Cl⁻浓度控制在50ppm以内；拉白后及时吹干，仓储湿度维持40-50%RH。

博莱富尔压铸铝拉白剂PC-105S在宁波、安徽、重庆等压铸集中区均有工艺支持，提供拉白→漂洗→干燥全流程诊断。发黄反复时，先查前处理与漂洗，再定拉白剂，比反复换批次更有效。
