苏州常州压铸铝拉白剂PC-105S：高硅铝件发黑发黄、喷涂附着力差怎么解决？

在苏州、常州、无锡等压铸产业密集区，ADC12、A356等高硅铝件拉白处理是前处理环节的常见难点。不少客户搜索“压铸铝拉白剂哪家好”“压铸铝拉白后发黄怎么办”“高硅铝拉白剂怎么选”，核心诉求其实很明确：如何让铝件恢复均匀银白色，同时保证后续喷涂、钝化或装配质量稳定。博莱富尔PC-105S压铸铝拉白剂，pH稳定在2-3，针对高硅铝材的硅灰和氧化黑膜问题设计，适合精密金属零部件及特种硬脆材料加工中的表面质量提升需求。
一、压铸铝拉白后发黑发黄，为什么反复出现？
高硅铝表面常覆盖一层致密硅灰和氧化膜，普通酸洗或碱洗难以彻底剥离，还容易造成铝基体过腐蚀。PC-105S采用有机酸、无机酸与螯合剂复配体系，能够针对性溶解硅灰残留和氧化黑膜，拉白后呈现均匀银白色。若处理后数小时泛黄，建议先排查槽液pH是否漂移、漂洗是否彻底，而不是频繁更换拉白剂批次。
二、压铸铝拉白剂pH值为什么控制在2-3？
酸性拉白剂并非越酸越好。pH低于1，铝基材过腐蚀，表面易暗黄；pH高于4，硅灰剥离不净，钝化后容易发花。PC-105S将pH稳定在2-3，兼顾微蚀效率与基材保护，适合苏州、常州地区常见高硅铝件。处理时间通常30秒至3分钟，具体依工件油污和氧化程度调整。

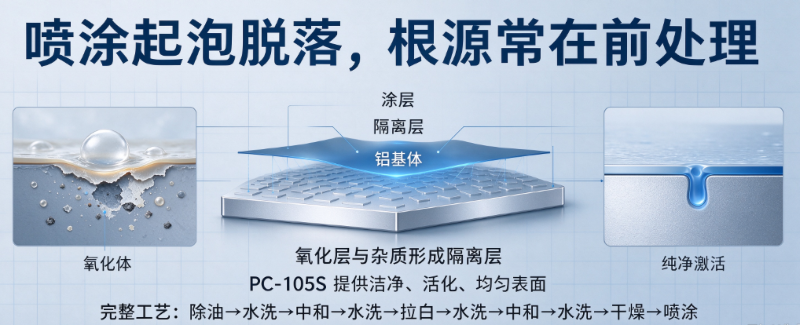

三、拉白后喷涂起泡脱落，和拉白剂有关系吗？
喷涂附着力差，根源往往在前处理。氧化层和杂质未除净，涂层与铝基体之间形成隔离层，温度变化或机械冲击后容易成片脱落。PC-105S拉白后可为喷涂提供洁净、活化、均匀的基体表面。建议完整工艺：碱性除油→水洗→中和→水洗→拉白→水洗→中和→水洗→干燥→喷涂。
四、苏州常州无锡使用PC-105S要注意什么？
长三角湿度较高，拉白后若漂洗不充分，残留酸液形成酸性液膜，数小时即可导致泛黄。建议采用去离子水漂洗，Cl⁻浓度控制在50ppm以内；拉白后及时吹干，仓储湿度维持40-50%RH。博莱富尔为苏州、常州、无锡及周边客户提供拉白→漂洗→干燥全流程工艺诊断，出现发黄反复时，先查前处理与漂洗环节，再调整拉白剂参数。
搜索“压铸铝拉白剂哪家好”“高硅铝拉白剂”“ADC12铝件拉白处理”“压铸铝喷涂前处理拉白工艺”“苏州压铸铝拉白剂”“常州压铸铝拉白剂”，关键要看是否匹配高硅铝材和pH2-3窗口。博莱富尔专注工业清洗与表面质量提升，PC-105S压铸铝拉白剂为长三角压铸企业提供系统解决方案，帮助提升产线稳定性、产品良率与综合制造效率。
